Interconnexion de bâtiment

Interconnexion de bâtiment

Etat des lieux

2 Bâtiments (1 avec un réseau informatique avec accès à internet et l'autre non équipé) séparés par un parking (distance environ 150 m)
1 poste client devant se connecter au réseau de l'autre bâtiment
Débit important nécessaire (client et partage Windows).

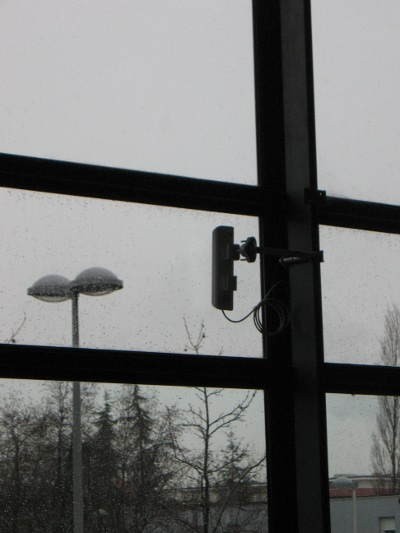

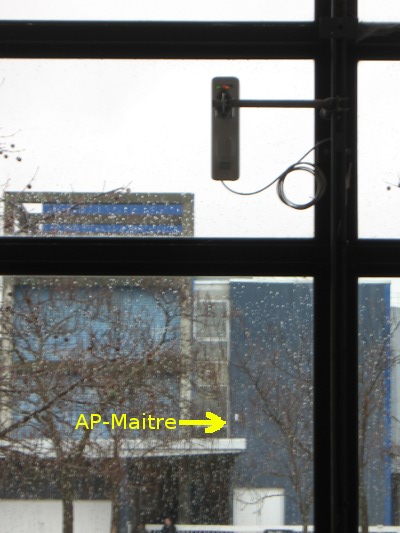

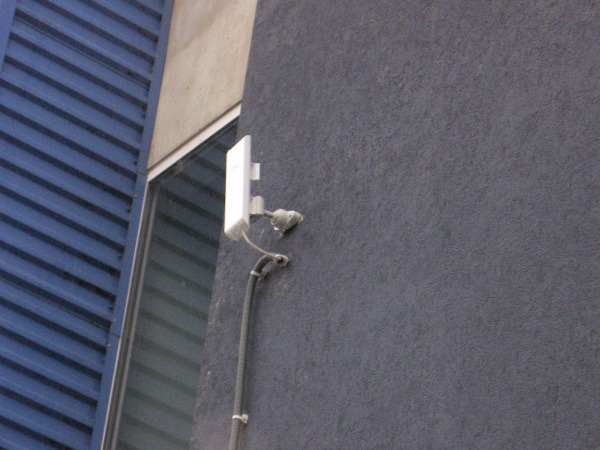

Matériels utilisés

* 2 NanoStations M5 Ubiquiti.

Caractéristiques : 5 GHz Indoor/Outdoor AirMax 16dBi CPE

Les avantages de cette solution :

Tout en 1,
boîtier étanche,
POE
et en plus très esthétique.

Conditions légales d'utilisation de la bande de fréquence 5GHz.

Configuration des AP (Point accès wifi)

En premier lieu, il faut se connecter aux bornes.

Les paramètres :

Adresse IP par défaut : 192.168.1.20
Nom utilisateur : ubnt
Mot de passe : ubnt

La configuration se fait au moyen d'un navigateur internet, en mettant comme URL : http://192.168.1.20

Une fois connecté, première chose à faire avant d'oublier. Définir un nouveau nom d'utilisateur et son mot de passe pour administrer le point d'accès.

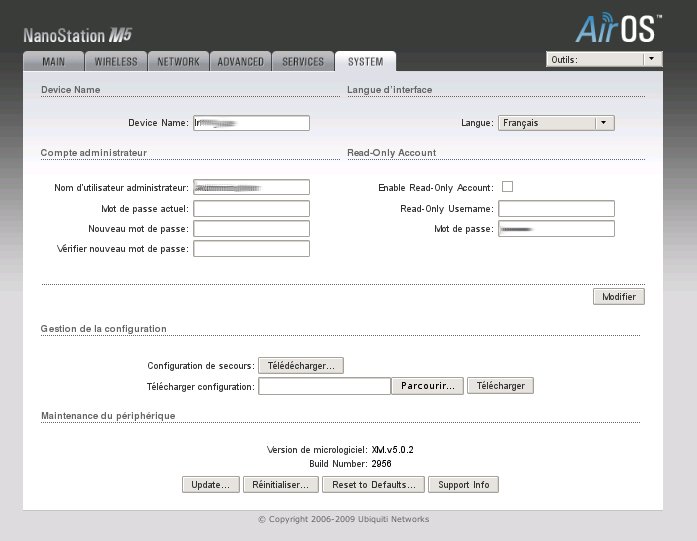

Onglet //SYSTEM //

On peut en profiter aussi pour mettre l'interface en presque français du moins en franglais :).

Configuration de l'adresse IP. Perso, j'ai adapté la configuration à mon réseau filaire. Mais l'on peut aussi laisser un des 2 AP avec son IP d'origine et juste modifier celle du client (192.168.1.21, par exemple), l'important est qu'ils n'aient pas la même adresse.

A noter :

Principe de fonctionnement du point d'accès lors des modifications.

On clique sur le bouton Modifier

un bandeau apparaît :

La configuration contient des modifications non appliquées. Appliquer ces modifications ?

On clique sur le bouton Appliquer

L'AP redémarre.

Configuration des bornes

Configuration du point d'accès

Aprés avoir rentré, le nouveau login/mot de passe défini précédemment :

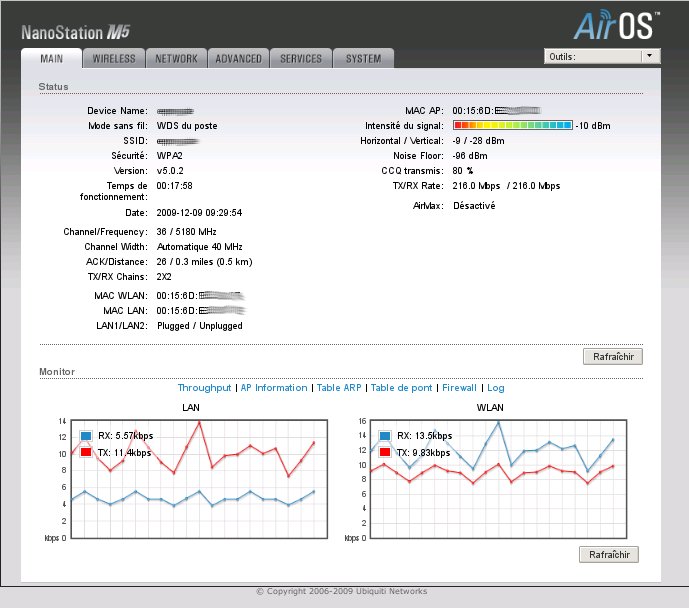

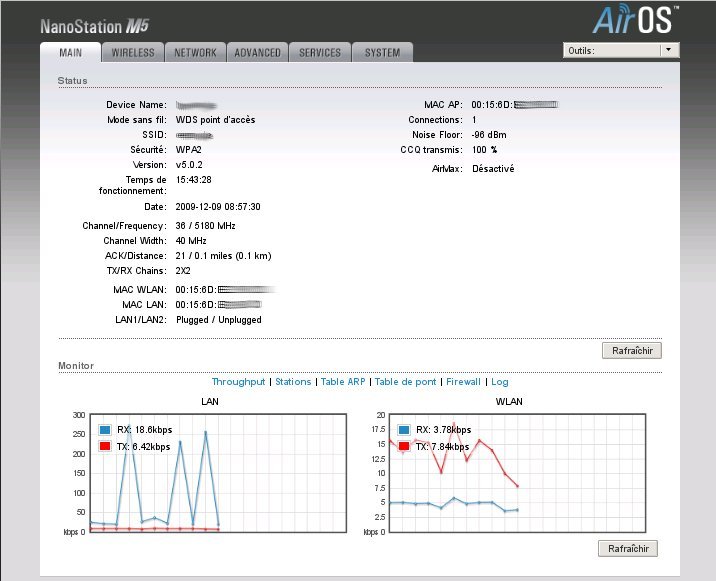

Onglet //MAIN//

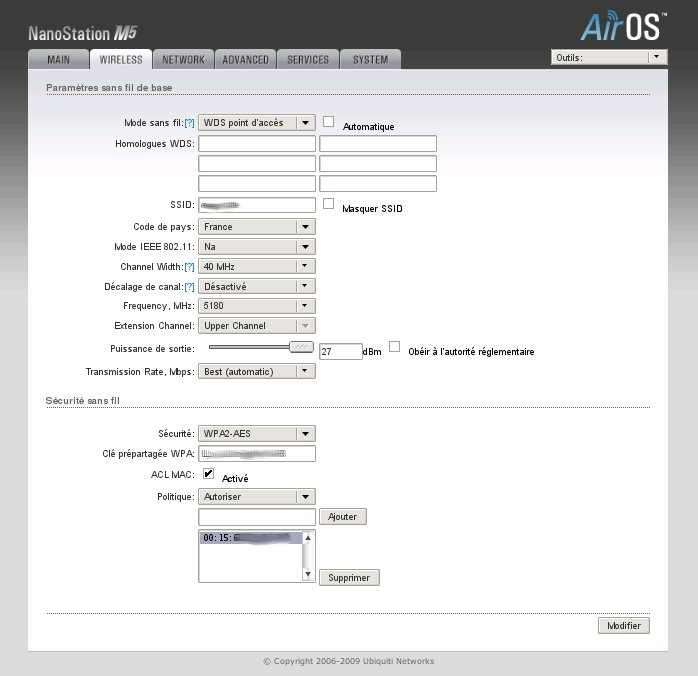

Onglet //WIRELESS//

On configure les paramètres Wifi, :

Mode sans fil : WDS Point d'accès
ESSID : On défini le nom du ESSID sur lequel le client se connectera
Sécurité : On choisi comme moyen d'authentification, le mode WPA2-AES
Clé prépartagée WPA: On rentre une clé partagé non trivial ( c'est à dire avec des majuscules, minuscules, caractères spéciaux, nota : les caractères accentués ne fonctionne pas )
Pour rajouter, un peu plus au niveau sécurité, j'ai activé ACL MAC et mis l'adresse MAC de l'AP Client.

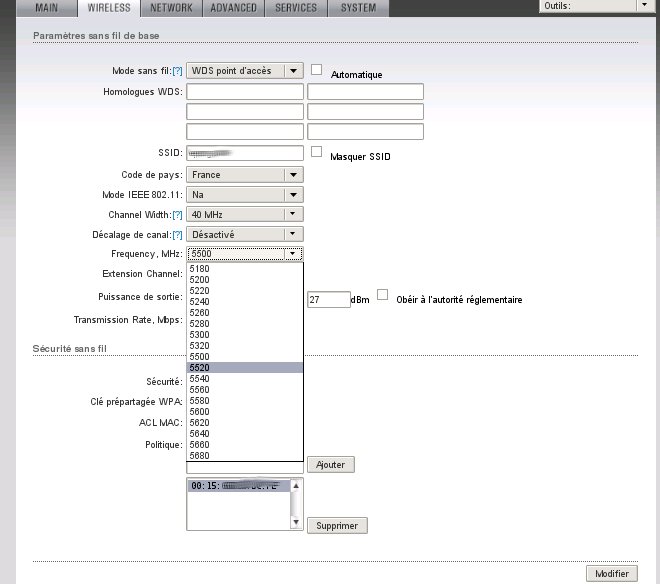

Comme me l'a fait remarquer Phil (grand merci à lui). Par défaut, la fréquence utilisée par le point d'accès n'est autorisée que pour un usage intérieur. Donc, conformément au site arcep, pour un usage extérieur, il faut utiliser une bande de fréquence entre 5470 et 5725 MHz.

Mode sans fil : WDS du poste (étrange traduction :) )

Puis comme pour le point d'accès :

ESSID : On défini le nom du ESSID du point d'accès
Sécurité : On choisi comme moyen d'authentification, le mode WPA2-AES
Clé prépartagée WPA: On rentre la clé partagée précédemment définie

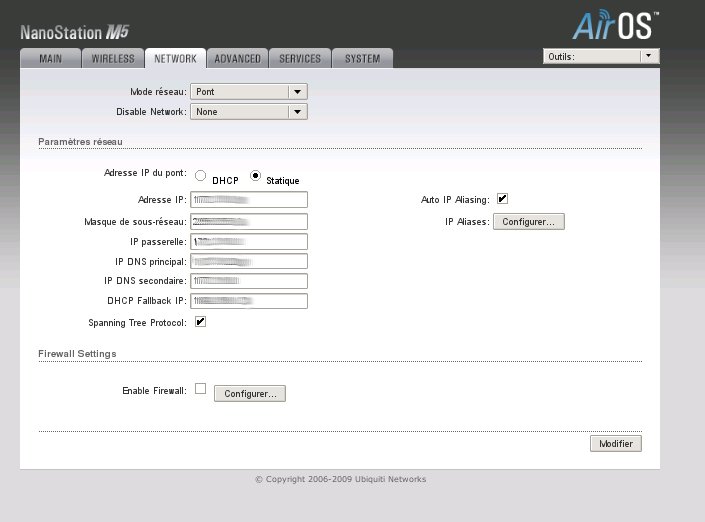

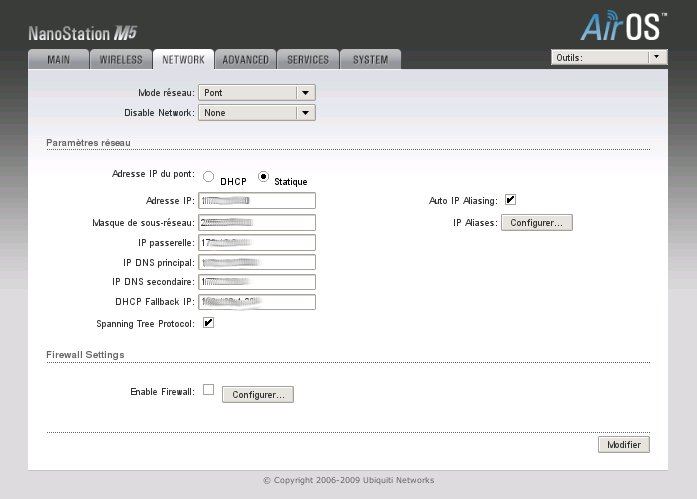

Onglet //NETWORK//

Tests

Pour tester le débit de notre connexion, j'ai utilisé le le logiciel iperf que j'ai installé sur 2 machines Gnu/linux étant de chaque coté du pont.

Sur Gnu/Debian :

 sudo apt-get install iperf

Sur la machine coté point d'accès, on tape la commande :

~$ iperf -s
------------------------------------------------------------
Server listening on TCP port 5001
TCP window size: 85.3 KByte (default)
------------------------------------------------------------
[  4] local 172.16.2.2 port 5001 connected with 172.16.0.101 port 51649
[ ID] Interval       Transfer     Bandwidth
[  4]  0.0-10.1 sec    104 MBytes  86.6 Mbits/sec

Sur la machine du coté de la borne cliente, on tape :

~$ iperf -c 172.16.2.2
------------------------------------------------------------
Client connecting to 172.16.2.2, TCP port 5001
TCP window size: 16.0 KByte (default)
------------------------------------------------------------
[  3] local 172.16.0.101 port 51649 connected with 172.16.2.2 port 5001
[ ID] Interval       Transfer     Bandwidth
[  3]  0.0-10.0 sec    104 MBytes  87.3 Mbits/sec
